一、調度通信雙回路規定
1.1、煤礦行業（個別地區要求)
按《煤礦安全規程》由中煤科工集團重慶研究院、四川省煤炭設計研究院設計中部分要求煤礦通信聯絡系統的通訊電纜主干線選用兩根通訊電纜，電纜分設于主井或付井不同井之間設有通信電纜，當任一條電纜出現故障時，可迅速轉接，保證井下主要電話通信。
1.2、非煤礦山行業
金屬非金屬地下礦山通信聯絡系統分別由中煤科工集團重慶研究院 、國家安全生產監督管理總局通信信息中心 、中國安全生產科學研究院 、廈門礦通科技有限公司起草標準:AQ2036-2011《金屬非金屬地下礦山通信聯絡系統建設規范》，以及應急管理部提出2021年09月01日實施GB16423-2020《金屬非金屬礦山安全規程》（原GB16423-2006)。
AQ2036-2011 4.5條款：通信線纜應分設兩條，從不同的井筒進入井下配線設備，其中任何一條通信線纜發生故障時，另外一條線纜的容量應能擔負井下各通信終端的通信能力。
通信線纜的敷設應符合 GB16423-2006 中 6.5.2 的相關規定。
GB16423—2020金屬非金屬礦山安全規程第6.7.7.6條款明確規定：井下有線通信系統應設兩路通信電纜，分別從不同的井筒進入井下；其中任何一路通信電纜都應滿足井下與地表通信需要。
說明：井下分機用戶可實現通信通道雙回路保護，每部分機用戶具有主井、副井(或通風井）兩路通信通道，任何一路線路出現斷路或短路故障后，礦用調度系統主機都能保證分機通信正常運行，并上報對應的線路故障。
二、當前存在的現狀及痛點
1、現存程控調度設備不具備線路例行檢測功能，無法預知電話線路狀態；
2、現有的防爆電話機基本上都為單線話機，需要更換為雙回路話機，成本高，投資大；
3、目前雙回路防爆電話與被程控調度機廠家技術綁定，如要更換雙回路話機，則必須更換程控調度機，成本高，難度大，而且需要重新熟悉新系統，工作量大。

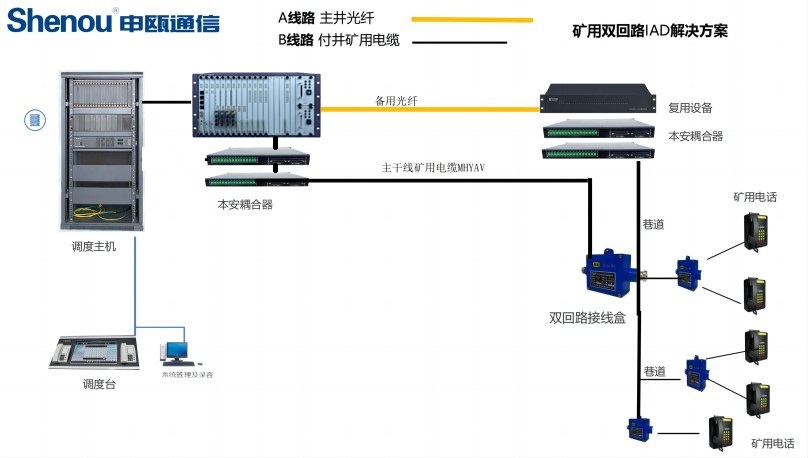

三、單回路升級為雙回路系統

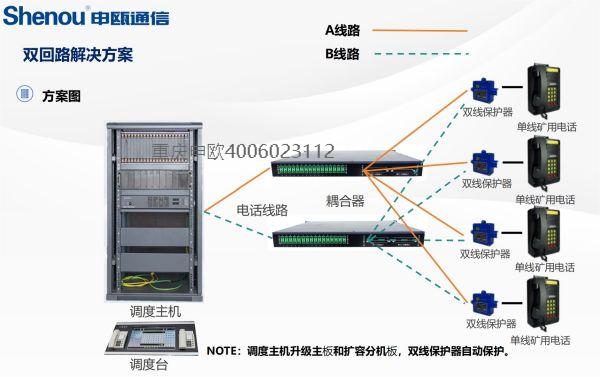

1、原有的程控調度機為申甌品牌，主機可通過升級主板和擴容用戶板，配置雙機一號功能，終端配備雙回路保護器；
2、如其他品牌程控調度機，如果廠家允許單獨升級主板和擴容用戶板的前提下，可以不用更換成雙線防爆話機終端，也只需配置雙回路保護器。
說明:原調度主機主板升級+用戶板+耦合器+線路接線盒方式

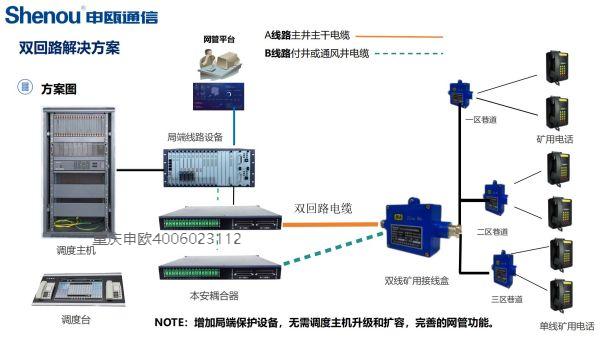

3、如果不對現有的程控調度機做任何調整和升級，則只需在程控調度機和耦合器直接串接雙回路保護系統局端設備，通過局端設備，將程控調度機單回路轉換成雙回路，終端再配置雙回路保護器可實現單回路的升級。局端設備帶完整的管理功能，提供檢測短路、斷路，話機有無連接，話機是否在線等功能。

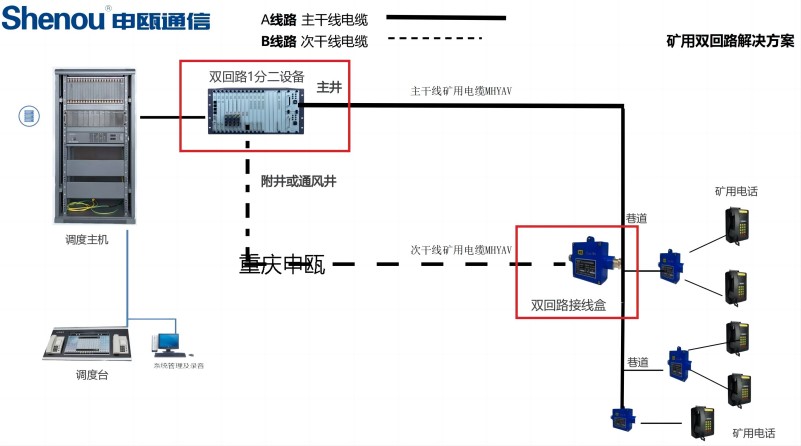

說明:老式申甌調度主機或其它廠家升級+VDM600雙線路設備+耦合器+線路接線盒方式
四、雙回路電話線路方案的優勢
適用性強：適配國內幾乎所有的程控調度機分機線路
無需供電: 創新性的采用無源工作方式實現電話線路保護切換
通訊功能：通訊需要與局端線路保護系統適配，更好的實現短路、斷路、話機連接、話機在線等管理功能
非通訊功能：切換速度快，快速響應，實現線路切換保護
成本低：終端保護器可以實現原有的防爆話機利舊，無需更換成價格昂貴的雙回路防爆話機，
節約投資：局端線路保護設備無需專用調度機升級，節約擴容或者更換等費用，操作簡單，業主可自行更換。
操作方便：機房端只需要串接線路保護器，無需為了升級和擴展需要整個系統停機，只需要根據需要的線路分時段作業，不影響整體系統。
功能對比：可檢測線路短路，斷路，話機在線，理線，或者話機有無故障等功能。并在網管平臺上實時顯示，也可與調度臺開放協議對接。
五、產品相關介紹
5.1、VDM600局端線保護設備
線路擴展：將1路程控調度分機可擴展為2路1+1備份線路，分別從不同的入口下井。可選配：采用0.8線徑礦用通信電纜傳11KM的專用分機板。
線路檢測：可檢測雙線路開路、短路、話機是否在線等線路狀態。
自動切換：判斷線路異常時可以與終端保護器通訊，切換線路，并顯示告警。
操作便捷：直接串接程控調度機與耦合器之間，無需升級、擴容調度主機，不改變原有的調度和呼叫流程。
容量大：單機可接入160路調度分機，實現線路1+1保護。可堆疊統一管理

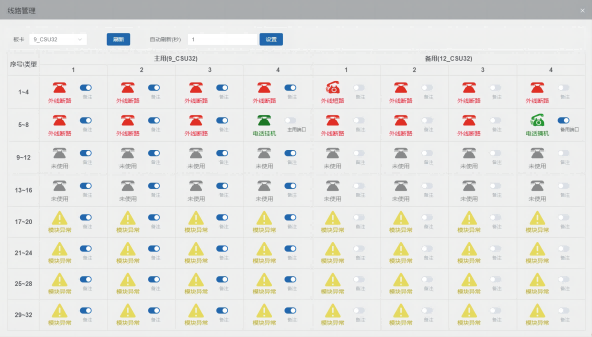

線路管理軟件：該管理軟件具有狀態顯示，未使用、正常、斷路、短路等各種狀態顯示，可任意切換端口自帶開關，支持與調度臺對接，調度臺可以實時顯示線路狀態。適配多種系統，客戶端和平臺軟件，適配國產操作系統等。

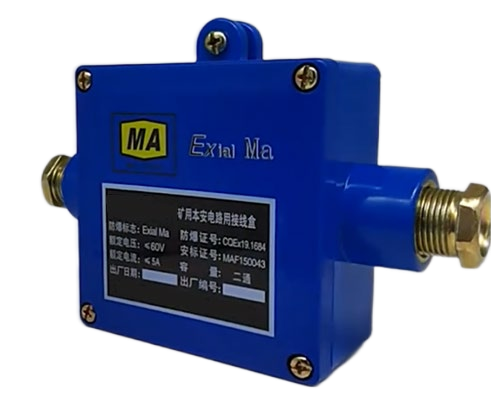

5.2、VDM010雙回路切換保護接線盒
采MA礦用本安電路用接線盒， 雙回路1+1接入，單線路輸出，實現單回路防爆話機的雙線接入，無源額外電源供電，滿足安全要求。可實現2進1出，或2個30對進1個30出，或2個50對進1個50出。
