JSY2000-06M數字程控調度交換機是申甌在多年的數字程控交換機研發生產經驗的基礎上，充分吸收國內外眾多數字調度機的優點，并遵照國際電 信聯盟（ITU-T）G.712、G.732號建議書的技術指標，采用的貼片技術，開發、生產的新一代熱備份主機和電源系統、超大容量Flash話單存儲系統、全分散控制、模塊化結構、在線升級、中繼與用戶卡板混插，本調度系統系統具有數字式語音雙向無阻塞通信，一鍵到位,組呼、全呼、選呼、強拆、強插、監聽，緊呼（緊急呼叫具有聲燈閃告警），調度臺中文名稱顯示及位置，自動錄音功能（可保薦1年以上）,通話歷史記錄查詢等調度通信系統行業基本功能！,還可以選配與無線通信系統（WIFI本安手機）對接組網，電話擴音廣播，2B+D數字話機,內外線多方電話會議，觸摸屏軟調度,一鍵外呼直撥電話等功能； JSY2000-06D（M）或SOC8000為用戶提供豐富的程控交換功能，支持多種中繼和信令接口，易于安裝、擴容、管理和維護；不僅具有數字程控調度機的豐富功能，還具有十分強大的數字程控交換機的管理與行政辦公功能；可實現調度用戶與行政交換機用戶兩網合一，既能適應數字通信環境，又能適應任何模擬通信環境。同時本系統設計即立足國情，又在技術上獨具創新，是石油、化工、冶煉、電力、煤礦、軍事、公安和部隊等專網和大中型企事業單位理想的新型指揮調度設備。
JSY2000-06D/M調度系統容量：32門起，48門，64門，80門，128門，160門，208門，304門，512門，700門到單機1536門調度分機
模擬環路中繼：16條起不限制(電信聯通網通鐵通外線市話接入）
數字中繼：1-4條PCM/E1,或叫30B+D、7號或1號信令。VOIP中繼（54路）
調度臺容量：64鍵，128鍵，256鍵，22/27/32寸寬屏觸摸屏調度臺
二、JSY2000-06M數字程控電話調度機系統配套組成
調度交換機主機：調度主機實現所有呼叫功能、交換功能、調度功能及組網調度功能，同時可根據用戶需求采用不同的配置。調度主機可實現調度用戶和行政交換機用戶兩網合一，以充分利用資源。
調度臺：調度臺是進行具體操作的平臺(不含調度桌)。調度員可以通過調度臺觀察所有調度用戶的使用狀態，進行調度操作。調度臺通過設置按鍵與被叫號碼相對應，使調度臺呼叫做到一鍵到位。調度臺采用選進的丹麥鍵，分64鍵、128鍵、192鍵與256鍵四種。及最新推出22寸寬屏觸摸屏軟調度臺!
數字錄音系統：數字錄音系統可對整個屬于數字調度機系統任何調度總機或分機進行錄音，可選配外配式SOC1900電話錄音系統。
電話耦合器或稱安全柵耦合器KTA138：(煤礦及礦山行業必配，電力、化工生產調度可以不配) 是調度系統主機信號與本安防爆電話機的關聯設備，是煤礦安全中間隔離設備。其作用是隔離干擾信號，防止電話機線路過壓和過流，從而確保井下通訊電話安全工作和工作場所安全。完成安全場所與危險場所的生產調度指揮和通訊聯系任務。（必須具有煤安證及防爆證！）
卡接式保安配線架VDF: 適用于調度系統主機與出線端連結(一般是通信電纜或電話線），接線排采用德國科龍卡接模塊;可配上保安排具有過壓保護功能；也可配上保安單元具有過壓過流及接地告警等功能。
主機后備電源（電池組48V38-100AH）：是調度系統停電有力的保障。本方案采用美國山特免維護蓄電池組，完全能在停電情況使用10-20個小時安全生產調度指揮通訊聯系任務。
調度維護終端（電腦系統）：終端維護系統的作用是控制與維護數字調度主機的工作，包括人機對話、數據管理、維護、會議電話管理和計費管理、調度錄音查詢等功能
調度布線工程系統： 電力或化工行業由通信電纜HYV 、電纜分線盒 、話機接線盒等組成; 煤礦及礦山行業采用礦用通信電纜MHYAV（主干線地面到井下）或MHYV（次干線井下與井下之間） 、JHH礦用接線盒或分線盒（箱）等；(本方案由用戶自行采購安裝或代購)。
調度終端話機設備：采用普通電話機,化工行業指令電話機或擴音電話機，煤礦礦山行業井下采用防爆本安電話機
● 系統采用模塊化結構，可實現靈活擴容；所有板卡采用貼片技術，可帶電插拔設計!
● 調度CPU板采用先進的貼片技術，并配置采用無阻塞第四代超大規模集成芯片，具有高速處理數據能力；
● 主控熱備份功能：配置兩塊主控板，在第一塊主控板出現故障時可自動切換到第二塊主控板上運行；
● 中繼接口豐富：可與EM、載波、E1PCM（NO.1或NO.7信令,PRI信令,V5信令,VOIP）等制式交換網絡聯接；也可以與無線通信、廣播系統聯網
● 多PC 接口：可接多個調度臺，可聯接多臺微機終端進行相應的管理
● 調度分機故障自動診斷：通過調度鍵盤的三色指示燈，可辨別分機狀態是否正常；
● 調度會議調度功能強大：采用DSP技術，音質清晰，設置靈活；
● 二次電源技術：可實現停電自動切換，保證通信連續性；可記錄查詢電源運行數據，并可熱備份
● 卡板實現混插,用戶可根據自己的需要分機數和中繼數自由組合。除選配無線中繼、VOIP中繼等其他類型的中繼板外。
● 支持接多功能全數字式專用話機(來電姓名顯示,來電防火墻,名片管理,經理秘書,留言燈提示,單鍵撥號,ISDN接口等)。(選配)
● 電腦話務員、語音信箱、計費系統內置
● 環路等位撥號：出局免撥“0”，主機自動識別內外線號碼
● 來電顯示：可顯示內、外線來電號碼
● 中繼的話務量均衡分配
● 自動路由選擇：只需撥一般號碼，交換機自動識別該號碼是否具備IP服務，并率先走經濟、實惠的IP線路，IP字頭可靈活設置
● 2M匯接機功能
● 一機多號功能,每門分機同時擁有兩個分機號碼，在對解決多運營商接入時多號共存提供了完美的解決方案。
● 出局送不同的主叫號碼
● 軟件系統支持在線升級。
● 可配置2B+D 48門數字式專用話機
● 觸摸屏軟調度,電腦軟調度等(選配)
● 提供多段優質電話語音引導 (新!四段) 分別對接通、用戶忙、無人接聽和撥錯號四種情況提供四段不同的語音引導!
● 高可靠性：外接端口具備過流、過壓保護功能；即便誤接 220Ｖ交流電源也不會損壞，排除后能自動恢復.
● 抗雷電功能，采用三級防雷擊保護，并通過 K20抗雷擊測試，證明完全能夠滿足中國多雷電環境的特殊要求。
● 遠端維護技術：實現遠程用戶編程、排除故障、技術咨詢及技術培訓。
● 調度交換機用戶與行政交換機用戶兩網合一
● 可實現電話擴音廣播功能（選配ZB127礦用擴音電話機）
● 可與煤礦無線通訊系統（WIFI本安手機）對接
● 內外線多方電話會議
系統支持多組電話會議功能，內外線可自由組合，充分發揮其作為辦公通信最佳選擇設備的優越性。
● 系統采用超大容量 Flash話單儲存系統
四、調度系統與行政辦公功能簡介
● 調度臺功能
調度直呼分機（單鍵無阻塞）,一鍵到位.
調度臺具有強插、強拆、監聽,一鍵到位
顯示呼叫狀態，實時提供操作指示
可以同時呼叫多個用戶，多方通話
用戶狀態雙燈多種變色顯示
調度可按鍵出中繼
鍵權自動跟蹤
時間及用戶來話號碼顯示、來話單位中文顯示
中繼來電顯示功能
調度臺控制的用戶及中繼可任意設置
中繼多向出局，且多種中繼呼入連續
可以與其他交換機實現等位撥號等等多種功能
● 調度分機功能
分機直呼調度（無阻塞） 分機提機到調度臺熱線服務， 分機呼叫分機 分機轉接分機 分機呼叫轉移 分機鬧鐘設置 分機轉接中繼 分機免打擾 分機用戶代答 分機自動振鈴 特權分機可以強拆、強插任何一對正在通話的用戶。 呼出限制，設定用戶權限(32級) ，等等多種功能
● 會議電話功能
彈性電話會議，可集呼所有用戶 可分組召開電話會議，每組用戶可設定 可設置現場密碼 會議電話可由調度員組織，可由維護終端設定 調度員可隨時增刪會議人數 語音清晰，無雜音、不失真、穩定 中繼可參加會議 會員可申請發言，申請方式為撥一鍵 用戶可隨時進入會議
● 22-32寸觸摸屏軟調度（選配）
22-32寸觸摸屏軟調度申甌公司新一代調度操作鍵盤，內嵌液晶觸摸屏，具備按鍵式丹麥鍵盤的所有功能，可實時顯示用戶分機狀態，容量不限；來電中文顯示，且可外線來電顯示；支持鍵盤內部程序升級；支持鍵盤軟件編程；支持按鍵號碼中文、數字設定；外型美觀；
● 調度錄音功能（06M只能配外置SOC1900,調度室電話必配）
有4、8、16路等多種可供選擇，內置大容量500G硬盤，無需電腦，安全可靠，低功耗，更節能，是現代商務人士的最佳選擇。
1. 本錄音盒系統每500G硬盤可錄音17500小時以上
2. 內置2.5英寸大容量硬盤，低功耗，產品整機功耗＜10W；可設置夜間或定時自動進入低功耗狀態，更省電、更節能；
3. 無需電腦，獨立工作；在需要查看錄音時，使用電腦遠程登錄管理查看；夜間或不需要查看時，不需要電腦；
4. 安全可靠，無病毒；即使管理者電腦中病毒，也不用擔心會傳染給本系統，因為本系統是專業的嵌入式軟件；
5. 采用DSP數字技術，錄音質量高，不壓縮、無失真、抗干擾；
6. 當系統的硬盤將滿時，系統將自動清除最先錄音的資料，以保證系統可以常年不間斷運行。
7. 根據多種條件綜合查詢錄音記錄：如根據來電號碼、去電號碼、未接來電、錄音時間、錄音時長、錄音通道號等；能對錄音記錄查詢結果進行清單列表、打印、匯總、分組等；
● 組網功能介紹
△ 多種中繼接口，組網能力特強，用戶新增業務方便。
△ IP功能與自動路由選擇。
△ 出局局向碼及間接局向碼。
△ 等位撥號功能。
△ 匯接功能。可用于E1數字中繼(NO.1,NO.7,PRI)、voip中繼對接
△ 來電呼叫外線轉移
● 辦公管理功能
△ 中繼分組功能
△ 專用中繼功能。
△ 環路等位撥號
△ 熱線服務
△ 自動路由與IP字頭自定義
△ 帳號漫游
△ 外線限撥
△ 字頭管理
△ 中繼呼入方式
△ 音頻搶撥及遇忙轉總機
△ 征詢轉接
△ 分機連選
△ 代撥外線
△ 強插、強拆功能
△ 群呼功能
△ 虛擬總機。
△ 電話會議
△ 內線來話轉接。
△ 語音信箱
△ 遇忙回叫
△ 呼叫保護，避免被強插、強拆
△ 離位轉移
△ 忙時代接
△ 代接來話
△ 自錄語音
△ 夜服功能(提供夜間值班人員接聽或轉接電話)
● 調度電話會議：實現用戶單位召開調度電話會議，避免人員集中帶來的不便，系統共設四組，每組雙工八方；
● 環路等位撥號：出局無需撥"0"，主機自動識別內外線號碼。。
● 完善的調度中繼功能：
△ 多局向號碼出局：除等位撥號外也可設調度分機撥"0"或不撥"0"延時自動出局。
△ 入中繼接續可實現直撥調度分機、人工轉接或群呼方式，在轉接時實行音樂等待。外線呼叫設有群呼方式的中繼號時，設有群呼功 能的分機依次循環振鈴，其中任何一分機提機與之通話，其余分機立即停止振鈴。群呼分機每條最多可設5部分機。
△ 專用中繼：為保證重要電話的暢通，可設置此功能，實現專線呼入和專線呼出。高于自身等級的權限電話。
● 分機連選：2個以上分機使用同一個號碼，適用于內部信息中心和服務中心。
● 強大的調度計費歷史記錄功能，一流的話務管理軟件
△ 多種計費方式：包括反極計費、延時計費和不計費三種方式。
△ 帳號計費與漫游：使用帳號撥打電話，話費記在帳號上，帳號可實現全局漫游或固定分機使用。
△ 押金控制：計費管理設押金控制，并根據余額情況自動設置分機不同權限。
△ 費率設置靈活，完全適應最新電信計費要求。
● 1-8位混合彈編號碼：本調度系統通過本局局向碼能實現1-8位任意彈性編碼，不受數字和位數的限制。
● 調度語音信箱功能：包括背景音樂、系統時間、分機彈編號碼和物理號碼、分機等級、內線來電號碼、話費 、查詢電話等。
● 完善的調度終端系統
△ 維護管理采用先進的開發軟件，系統可在WINxp 2000 等平臺上操作，操作界面直觀、易學、易懂、無需培訓。
△ 數據參數可采用多種備份形式。
△ 配置20多組操作權限，限止錯誤操作造成人為故障。
△ 完善的計費管理系統，適應各種不同要求，話單格式多種選擇。
● 強大的調度轉接功能
△ 內線轉接 △ 外線轉接 △ 代接來話 △ 久叫不應轉總機
△ 呼叫轉接 △ 虛擬調度總機 △ 遇忙轉總機 △ 中繼分機組
四、 JSY2000-06D調度系統供電電源
AC：220V10 50Hz2Hz DC：48V 38-100AH蓄電池
五、JSY2000-06程控調度系統技術參數及相關配套產品技術參數
5.1 調度主機技術參數 5.1.1、數字調度機交換制式 數字時分A律2.048MB/sPCM 5.1.2、數字調度交換網絡 內外線1024×1024無阻塞單T網絡和1024TS×1024TS擴散網絡 5.1.3、傳輸特性 分機------分機 ≤1.5db 分機------中繼 ≤1.0db 5.1.4、衰耗頻率失真 300------ -400Hz -0．6----- +2.0db 400----- -2400Hz -0．6----- +1.5db 2400------3400Hz -0．6----- +3.0db 5.1.5、輸入電平增益變化 輸入信號電平范圍 電平輸出非線性變化范圍 -40db------ -3.0dbm ≤0．5db 5.1.6、串間衰減＞67db 衡重雜音＜-67db 話務量：用戶0.2Erl 中繼0．7Erl 呼損率：本局＜1％ 出局＜0．5％ 對地不平衡度： 300-------600Hz＞40db 600------3400Hz＞46db 電源雜間：＜2．4mV 用戶饋電電流：＞18mA 環路電阻：＜1K歐姆 絕緣電阻：R＞20K歐姆 線間電容＜0.5uf 5.1.7、功耗 50W------500W(視分機數量而定) 5.1.8、使用環境 溫度：0---36攝氏度 相對溫度：35％----75％ 5.1.9、PC連結距離(電腦及調度臺與主機) :串口或USB
5.1.10、電腦配置要求 軟件本系統在Microsoft簡體中文版windows xp/WIN7/WIN10運行。 硬件在586DX以上，具體不作要求。 5.1.11、供電電源 交流AC：192-265V+/- 10％ 50Hz+/- 2Hz 外接直流：DC48V 38---100AH蓄電池 5.1.12、傳輸距離 5-7KM左右 光口可傳輸幾十公里
5.2 調度臺技術參數
調度臺按鍵采用進口丹麥鍵,擊鍵次數達1000萬次可靠性 調度臺主板主要采用貼片流水線工藝質量保障。 調度臺在發生未知的軟硬件故障時自動重啟 調度臺顯示屏采用TOSHIBA蕊片組，240*128顯示點陣。 調度臺顯示顯示方面以人體的視力健康為主導,顯示屏的顏色用最符合用眼睛視力影響最小的黃底黑字。 調度臺對接插件的器件要求:用德國品牌廠家定制,以保證產品質量為主 調度臺電源:接電源48V,也可以接外置電源SOC-P160 調度臺尺寸: 64鍵調度臺：長：788mm 寬:339mm 前高:32mm 后高:162mm 128鍵調度臺：長：971mm 寬:339mm 前高:32mm 后高:162mm 256鍵調度臺：長：1293mm 寬:339mm 前高:32mm 后高:162mm 22寸觸摸屏調度臺：長：907mm， 寬:435mm， 前高:25mm 后高:100mm 5.3 調度電話錄音技術參數（必配）
5.3.1.環境指標 環境溫度：0℃～55℃ 相對濕度：10%～95% 環境噪聲：≤60dB 大氣壓力：86-106Kpa 5.3.2.電氣指標 電源輸入電壓：交流 220V/50Hz 整機功耗≤10W 160G硬盤可錄音5000小時以上,錄音文件格式是wav，G.711Alaw 5.3.3.SOC1890錄音盒尺寸：440mm×243.5mm×44mm 標準19英寸1U機箱 5.4 本安電話耦合器或安全柵參數(煤礦行業必配，冶金電力化工行業不配)
最高直流開路電壓：≤52V 最大直流短路電流：≤35 mA 最高鈴流開路電壓：≤90V（25±3Hz） 最大鈴流工作電流：≤35 mA 傳輸衰耗：≤2dB 外型尺寸：400×360×130mm 5U
5.5 卡接式保安音頻配線架（配線箱或柜線柜）
采用標準用19英寸配線機架，科龍配線模塊,卡接割線瞬間完成,卡接線內徑0.4-0.8mm，外徑0.7-1.0mm,接觸可靠：卡接簧片具有高強彈性，接觸電阻小于2mΩ，觸點反復卡接200次，接觸電仍小于3mΩ，每根線接好后，拉脫力大于25N（芯線Φ0.4mm）。 5.5.1過壓防雷保安排使用環境 溫度：－10℃～＋45℃ 相對溫度：≤85%（＋30℃） 大氣壓強：70kpa～106kpa 絕緣電阻≥1000MΩ 直流擊竄電壓：190～260 沖擊擊竄電壓：≤800（在1kv/as上升率時） 耐脈沖電流：100A（10/1000us 300times） 耐脈沖電流：10KA（8/20us 10times） 耐交流電流：10A 過保持電壓：135V 極間電容：＜3PF 橫向電壓持續時間：≤200ns 能承受40～60HZ正弦波，有效值為1000V的交流電壓、歷時1分鐘無擊穿和飛弧現象。 5.5.2保安單元技術參數：(過流、過壓熔斷保護) 1.絕緣電阻≥1.0×103МΩ 2.直流擊穿電壓：190～260V 3.脈沖擊穿電壓：≤800V（在1000V/us上升率時） 4.耐交流電流：5A 5.耐脈沖電流：2.5KA 6.零功率電阻：≤22Ω 7.不動作電流：100mA,60s不動作（測試電壓60V DC時） 8.失效保護性能：當放電管的放電電流達到2.5A時，放電回路中a(b)線在15秒內接地并產生告警指示

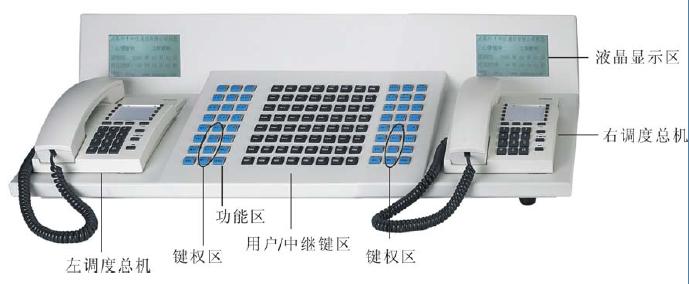

附1: 按鍵式調度臺圖
附2 22寸觸摸屏調度臺：
觸摸屏調度臺鍵盤是新一代調度機操作鍵盤，內嵌液晶觸摸屏，具備按鍵式丹麥鍵盤的所有功能，可實時顯示用戶分機狀態，容量不限；能顯示時間日期，具備電子萬年歷；來電內線中文顯示，且可外線來電號碼顯示；支持鍵盤內部程序升級，背景圖片更換，界面顏色設置；支持鍵盤軟件編程；支持按鍵號碼中文、數字設定；外型美觀；
