一、調度通訊系統概述
KTJ126 KTJ127型礦用本安型調度系統是我公司通過長期煤礦及數字礦山市場調查，在原SOC8000B+KTA16A基礎上并歷經近十年的煤礦礦山安裝經驗進行了多方調研改進，充分吸收國內外眾多數字調度機的優點，具有符合國家煤礦及礦山安全生產有關標準和要求GB 3836-2010,MT 209-1990,Q/AKB2 030-2013，GB3836.1-2010，GB3836.4-2010等，并遵照國際電信聯盟（ITU-T）G.712、G.732號建議書的技術指標和《煤礦安全生產操作規程》的有關規定和通信行業的最新標準，根據煤礦及數字礦山實際需求的原則，設計、開發的新一代具有完全自主知識產權的數字程控調度系統。，比KTJ其它系列更可靠、先進、穩定性和實用性更防雷等。。。該機型通過國家安標礦用產品安全標志中心的安全檢測取得安標證號：MAB:130867及MAB:130868。又通過國家安全生產礦用通訊監控設備檢測檢驗中心定型檢驗（2010）,符合GB3836.1-2010《爆炸性環境第1部分：設備通用要求》和GB3836.4-2010《爆炸性環境第4部分：由本質安全型“i”保護的設備》取得了《防爆合格證》，證號CCCMT13.0359和CCCMT13.0358。
SOC8000B+KTA16A系統采用的貼片技術，開發、生產的新一代熱備份主機和電源系統、國內首創內置硬盤在線錄音系統(不需要電腦長期開機停電也自動錄音)、超大容量Flash歷史記錄存儲系統、全分散控制、模塊化結構、在線升級、中繼與用戶卡板混插、與無線通訊系統對接、支持SIP網絡電話；本調度系統還具有數字式語音雙向無阻塞通信，一鍵到位,組呼、全呼、選呼、強拆、強插、監聽，緊呼（緊急呼叫具有聲燈閃告警），調度臺中文名稱顯示及位置，自動錄音功能（可保薦1年以上）, 通話歷史記錄查詢等調度通信系統行業基本功能！,還可以選配與無線通信系統（WIFI本安手機）對接組網，電話擴音廣播，多個調度臺、2B+D多功能數字話機,內外線多方電話會議，22寸觸摸屏軟調度、IP電話數據圖象三合一多媒體調度交換機,CTI調度呼叫中心,一鍵外呼直撥電話、集團彩鈴、留言等功能；
KTJ126、 KTJ127、SOC8000B+KTA16A本安型數字程控調度交換機為用戶提供具有所有程控交換機的功能，支持多種中繼和信令接口，易于安裝、擴容、管理和維護；不僅具有數字程控調度機的豐富調度功能，還具有十分強大的數字程控交換機的管理與辦公功能；可實現調度交換用戶與行政交換機用戶兩網合一，既能適應數字通信環境，又能適應任何模擬通信環境。同時本系統設計即立足國情，又在技術上獨具創新，是石油、化工、冶煉、電力、煤礦、軍事、公安和部隊等專網和大中型企事業單位理想的新型指揮調度設備。近幾年特別特殊典型應用于重慶，貴州，四川，云南，廣西，甘肅，內蒙古，新疆，山西，河南，江西，黑龍江，福建，湖南，湖北，陜西等煤礦行業成功應用并通過驗收! 用戶反映良好，優良性能博得用戶信賴和歡迎
二、數字程控調度通訊系統規格容量
調度系統容量：32門起，48門，64門，80門，128門，160門，208門，304門，512門到單機1536門調度分機
模擬環路中繼：8-800條不限制(電信聯通網通鐵通外線電話接入）
PCM數字中繼：1-31條E1,或叫語音2M
E/M中繼或載波中繼：4路，8路，16路，32路
GSM/CDM中繼：1路-32路不限制
IP中繼：并發數18-180路，注冊SIP終端不限制
2B+D數字分機(BRI)：不限制
調度臺容量：64鍵，128鍵，256鍵，22寸寬屏觸摸屏調度臺
ISO9001認證、質檢報告合格證、電信入網證
MA煤安證：MAB130867 MAB130868 及Exib防爆認證:CCCMT13.0358 ,CCCMT13.0359
三、數字程控調度機系統組成及相關配套
本礦用調度通信聯絡系統組成由調度機房內主機設備（SOC8000B數字程控調度交換機，SOC1800調度電話錄音系統，礦用安全耦合器，VDF防雷保安配線架，礦用安全耦合器，后備電源等），調度室操作設備（PC電腦主機，調度臺，布線系統（地面布線及礦井下布線，礦用通信電纜，礦用接線盒，礦用電話線等）及終端設備（地面普通電話機，井下防爆電話機）等四個相關配套設備組成！
◆ 調度主機：ktj126ktj127 系列及SOC8000B+KTA16A系列調度主機具有所有數字程控交換機功能,實現所有呼叫功能、交換功能、調度功能及組網功能，同時可根據用戶需求采用不同的配置。調度主機可實現調度用戶和行政用戶兩網合一，以充分利用資源。系統具有數字式語音雙向無阻塞通信，一鍵到位,組呼、全呼、選呼、強拆、強插、監聽，緊呼（緊急呼叫具有聲燈閃告警），調度臺中文名稱顯示及位置，自動錄音功能（可保薦1年以上）,強大通話歷史記錄查詢等調度通信系統行業基本功能！,還可以選配與無線通信系統（WIFI本安手機）對接組網，與調度平臺電視大屏對接通話狀態監控，電話擴音廣播，2B+D數字話機,內外線多方電話會議，井下分機報警功能，觸摸屏軟調度、IP網絡語音視頻通話,CTI調度呼叫中心,一鍵外呼直撥電話、集團彩鈴、留言及內置最先進的錄音系統(全國首創內置錄音不需要電腦開機)等功能；(本系統容量從32門,48門,64門,96門,128門,256門，304門，500門，800門.....直到大型煤礦單機最大1536門等選擇調度分機)。。
◆ 調度臺：調度臺是進行具體操作的平臺(不含調度桌)。采用進口丹麥鍵,擊鍵次數達1000萬次，貼片流水線工藝左右兩邊采用雙240*128顯示點陣屏；調度員可以通過調度臺觀察所有調度用戶的使用狀態，進行調度操作。調度臺通過設置按鍵與被叫號碼相對應，使調度臺呼叫做到一鍵到位。調度臺分64鍵、128鍵、192鍵與256鍵四種。及最新推出22寸寬屏觸摸屏軟調度臺!
◆ 數字錄音系統：內置硬盤式數字錄音系統可對整個屬于數字調度機系統任何調度總機或分機進行錄音，可選配SOC1800錄音系統只對調度室總機電話錄音。
◆ 卡接式保安配線架VDF: 適用于調度系統主機與出線端連結(一般是通信電纜或電話線），接線排采用德國科龍卡接模塊;可配上保安排具有過壓保護功能；也可配上保安單元具有過壓過流及接地告警等功能。
◆ 電話耦合器或稱安全柵KTA16A(煤礦及礦山行業必配) ：采用集中板卡式無源耦合器（比單體式質量更穩定），是調度系統主機信號與本安防爆電話機的關聯設備，是煤礦安全中間隔離設備。其作用是隔離干擾信號，防止電話機線路過壓和過流，從而確保井下通訊電話安全工作和工作場所安全。完成安全場所與危險場所的生產調度指揮和通訊聯系任務。（必須具有煤安證及防爆證！）
◆ 主機后備電源（美國ST山特電池組48V38-100AH）：是調度系統停電有力的保障。本方案采用美國山特免維護蓄電池組，完全能在停電情況可供調度主機、調度臺及調度錄音使用10-36個小時安全生產通訊聯系任務。
◆ 調度維護終端（電腦及小音箱必配）：終端維護系統的作用是控制與維護數字調度主機的工作，實現人機對話，包括數據管理、維護、會議電話管理、歷史通話記錄管理和調度錄音管理與查詢等，還具有通話錄音查聽等功能
◆ 調度布線系統：地面電話由普通市話通信電纜HYA 、電纜分線盒 、普通電話機等組成; 井下電話必須采用礦用通信電纜MHYAV（用于主干線地面到井下）或MHYV（用于次干線井下與井下之間） 、JHH礦用接線盒或分線盒（箱）等；此部分由用戶自行采購或代購。
◆ 調度終端話機設備：地面采用普通電話機,采用普通電話機,煤礦礦山行業井下采用防爆本安電話機或擴音電話機，也可以配網絡SIP防煤電話機。
四、數字程控調度通訊系統特點
● 調度CPU板采用貼片技術，并內置超大規模集成電路，具有高速處理數據的能力
● 主控熱備份功能：配置兩塊主控板，在第一塊主控板出現故障時可自動切換到第二塊主控板上運行；（選配）
● 調度交換機具有雙電源備份功能，當主電源出現故障時，會自動切換至備用電源運行，保障交換機的正常工作（選配）
● 中繼接口豐富：可與GSM/CDMA手機卡、E/M中繼、載波中繼、光纖環網VOIP中繼，E1/PCM（NO.1或NO.7信令,PRI信令,V5信令 ,IMS）等制式交換網絡聯接；
● 分機故障自動診斷：通過調度鍵盤的三色指示燈，可辨別分機狀態是否正常；
● 會議調度功能強大：采用DSP技術，音質清晰，設置靈活；
● 可接多個調度臺：最多支持32個調度臺
● 系統采用模塊化結構設計，可實現靈活擴容，最大可擴1萬門
● 調度機所有卡板采用帶電插拔設計；
● 二次電源技術，停電自動切換由電瓶供電
● 多PC 接口：可聯接多臺微機終端進行相應的管理
● 電源、電腦話務員、語音信箱、計費系統內置
● 外接端口具備過流、過壓保護功能
● 來電顯示：可顯示內、外線來電號碼
● 中繼的話務量均衡分配
● 自動路由選擇：只需撥一般號碼，交換機自動識別該號碼是否具備IP服務，并率先走經濟、實惠的IP線路，IP字頭可靈活設置
● 一機多號功能
● 出局送不同的主叫號碼
● 提供多段優質語音引導：外線用戶聽語音呼入時，系統可分別對接通、用戶忙、無人接聽和撥錯號四種情況提供四段不同的語音引導，用戶根據語音引導進行撥號。
◆ 在線升級：最新功能特點，它將在線升級軟件內嵌到話務臺內，使用特別方便。當軟件版本發生更新時，用戶無需將芯片寄回廠家進行升級，只需上網下載最新版本的程序文件并使用話務臺上的在線升級功能即可輕松完成升級。
◆ 可配置2B+D 48門數字式專用話機(選配)：系統重要部門或崗位可選配SOC81系列數字式專用話機(與調度臺相似功能)，該話機功能先進、外觀時尚、功能強大、使用方便。具有內/外廣播、通話保留、日常/夜服呼入等待、秘書分機、保留、免打擾、轉接、靜音、編程等豐富的功能。集團電話配合該話機使用，可充分發揮出本集團電話的優勢。
◆ 卡板可混插：用戶可根據自己的需要對所需容量進行量販化配置，分機數和中繼數自由組合。除環路中繼外還可選配無線中繼、VOIP中繼等其他類型的中繼板。
◆ 企業調度呼叫中心(選配功能另加價)：申甌的企業呼叫中心（CTI 系統）讓呼叫中心平民化，使每個企業都有能力建立自己的呼叫中心，從而增強了工作效率、降低人工成本，提高為顧客服務的質量，為企業樹立良好的外部形象，并且能夠自動地對電話中的指令信息進行識別處理，利用IVR（交互式語音應答）系統用戶自助服務。
◆ 調度錄音系統（國內首創先進性）
調度錄音目前分分兩種：1、內置式數字錄音，2、外置式數字錄音(SOC1800錄音設備或電話錄音卡組成！由于內置在線錄音板價格成本高，因此建議用外置式SOC1800錄音系統！
I、SVR內置式在線調度錄音板,此方式的優點是可以對所有分機錄音，存儲內容與錄音板硬盤有關！可以實現所有調度分機撥打調度臺上電話錄音，分機與分機之間錄音，外線呼入錄音等
II、 外置式數字錄音錄音可分為:一種是SOC1800錄音設備(無需要電腦,采用WEB管理方式),另一種老式的方式采用電話錄音卡方式已淘汰！(需要電腦或工控機,必須長期開機).
◆ 語音留言信箱，語音導航功能，煤礦集團內部彩鈴系統(選配功能另加價)
◆ IP-PBX多媒體調度系統(選配功能另加價)
自主研發、生產的智能、多用、可靠的集語音、數據和圖象于一體的多媒體業務終端。只需要一條網線即可以實現語音視頻通話，IP-PBX系統以成本低、效率高、受地理分布限制少、可用性與適應性強、可實現集中管理與控制等優勢，正逐步成為融合通信系統的主體。
◆ 可實現電話擴音廣播功能，一鍵廣播，也可以任何分機指定廣播（選配擴音電話機）
◆ 可與綜合調度平臺、煤礦無線通訊系統（WIFI本安手機）對接
◆ 可與光纖環網組網通話，選購礦用語音網關，礦用SIP防爆電話機。
◆ 內外線多方電話會議，系統支持多組電話會議功能，內外線可自由組合，充分發揮其作為辦公通信最佳選擇設備的優越性。
◆ 系統采用超大容量 Flash話單儲存歷史通話記錄系統
◆ 采用三級防雷擊保護，并通過 K20抗雷擊測試；外接端口（用戶電路、中繼電路）具備過壓過流保護，即便誤接 220Ｖ交流電源也不會損壞
五、礦用數字程控調度系統行政辦公與生產調度功能簡介
5.1、 調度臺功能介紹
調度臺是采用進口丹麥鍵盤,擊鍵次數達1000萬次；雙手柄采用德國西門子812型電話機，調度區由雙屏顯示區、按鍵、狀態顯示發光管等組成、雙屏顯示區平時顯示時間，一旦有分機呼入或調度呼叫分機，即顯示該分機的中文名稱調度臺采用鍵權自動跟蹤功能，即為一個調度臺上的某部調度電話摘機后，鍵權燈自動顯示；
調度直呼分機（單鍵無阻塞）
強插、強拆、監聽,一鍵到位
鍵權自動跟蹤
時間及用戶來話號碼顯示、來話單位中文顯示
中繼來電顯示功能用戶狀態雙燈多態顯示
調度臺控制的用戶及中繼可任意設置
中繼多向出局，且多種中繼呼入連續
調度可按鍵出中繼
顯示呼叫狀態，實時提供操作指示
可以同時呼叫多個用戶，多方通話
調度可有選擇接聽用戶
可以與其他交換機實現等位撥號
縮位撥號，等等多種功能
5.2、調度分機功能
分機直呼調度（無阻塞），
分機直通電話功能
分機提機到調度臺熱線服務，
分機可接無撥號盤指令電話機
分機可接擴音電話機廣播
分機呼叫分機分機轉接分機
分機呼叫轉移分機鬧鐘設置
分機轉接中繼分機免打擾
分機用戶代答分機自動振鈴
特權分機可以強拆、強插任何一對正在通話的用戶。
呼出限制，設定用戶權限(32級) ，等等多種功能
井下人員有緊急情況可提機撥號所有分機提示：緊急情況請撤離！
5.3、 電話會議功能
彈性電話會議，可群呼所有用戶
可分組召開電話會議，每組用戶可設定
可設置現場密碼
會議電話可由調度員組織，可由維護終端設定
調度員可隨時增刪會議人數
語音清晰，無雜音、不失真、穩定
中繼可參加會議
會員可申請發言，申請方式為撥一鍵
用戶可隨時進入會議
5.4、22寸寬屏觸摸屏軟調度臺（選配）
22寸寬屏觸摸屏軟調度是申甌新一代調度操作鍵盤，內嵌液晶觸摸屏，具備按鍵式丹麥鍵盤的所有功能，可實時顯示用戶分機狀態，容量不限；來電中文顯示，且可外線來電顯示；支持鍵盤內部程序升級；支持鍵盤軟件編程；支持按鍵號碼中文、數字設定；外型美觀；
5.5、CTI呼叫中心調度系統部分功能(選配)
5.6、調度錄音功能介紹
5.6.1 調度內置式SVR在線錄音板介紹(國內首家調度內錄音式,無需要工控機)
調度主機內置式調度錄音板國內首創，此方式的優點是可以對所有分機錄音，存儲內容與錄音板硬盤（標準320G，可用保薦2年左右錄音內容)有關！可以實現所有調度分機撥打調度臺上電話錄音，分機與分機之間錄音，外線呼入錄音等.
本SVR在線錄音系統采用嵌入式系統方案目前在國內調度機行業還是首創，無需要電腦長期開機，并與調度程控交換機并用后備電源，占程控交換機2個用戶板位，所有分機和中繼均可開啟在線錄音功能。全數字錄音，音質采用G.711標準，是電信級通話音質；能對所有分機、環路中繼及數字中繼進行實時在線錄音；采用大容量硬盤作為存儲介質，每1G硬盤空間可錄音35.5小時，硬盤容量有320G,500G,1T等多種可選；最多錄音時長10000-100000小時，系統帶有以太網網管功能，通過電腦IE瀏覽器即可登錄在線錄音系統的網頁配置界面，實現遠程控制，對錄音進行維護和管理，功能完善，操作簡潔。
5.6.2 調度外置式SOC1800錄音設備介紹(無需要工控機或電腦長期開機)
有4、8、16路等多種可供選擇，內置大容量160G-320G硬盤，無需電腦，安全可靠，低功耗，更節能，是現代商務人士的最佳選擇。本錄音盒系統每320G硬盤可錄音10000小時以上.內置2.5英寸大容量硬盤，低功耗，產品整機功耗＜10W；可設置夜間或定時自動進入低功耗狀態，更省電、更節能；無需電腦，獨立工作；在需要查看錄音時，使用電腦遠程登錄管理查看；夜間或不需要查看時，不需要電腦；當系統的硬盤將滿時，系統將自動清除最先錄音的資料，以保證系統可以常年不間斷運行。根據多種條件綜合查詢錄音記錄：如根據來電號碼、去電號碼、未接來電、錄音時間、錄音時長、錄音通道號等；能對錄音記錄查詢結果進行清單列表、打印、匯總、分組等；
外置式SOC1800錄音設備,無需要電腦,采用WEB管理方式,功能與SVR錄音板相同,
5.6.3 老式調度錄音系統介紹(PCI錄音卡，需要工控機或電腦長期開機)
這是一種傳統老式的電腦加PCI錄音方式錄音已淘汰,需要長期電腦開機，關機就無法錄音！停電無法錄音，即使配后備電池也時間短，每天要人管理等麻煩！功能介紹略!
6.7、IP多媒體調度功能介紹（最新功能選配）
一條網線可實現煤礦行業集團公司與分公司，總礦與分礦井實現免費的內部網絡通話,還可以利用煤礦井下光纖環網實現語音電話通話，選配IP設備具有電話數據圖象三合一功能；不但可以完全兼容傳統的調度電話網、又可支持各種軟終端實現純軟交換，從根本上推動“傳統式硬件交換”到“現代化軟交換”的一個平滑過度!可接Sphone個人通信助手軟件通話,3G信號軟電話，sip話機終端，礦用SIP終端（KTK1-122）。
6.8、調度組網功能介紹
6.8.1）多種中繼接口，組網能力特強、用戶新增業務方便。
本交換機能提供2MPCM數字中繼接口、載波中繼接口、磁石中繼接口、E＆M中繼接口、環路中繼接口、VOIP網關接口、GSM/CDMA移動聯通電信手機卡接入等，可靈活組建多種信令（包括NO．1和NO．7號信令、PRI信令、VOIP的H323,IMS等）接口方式專用通信見解，組網能力特強。
6.8.2）可與IP網聯接、也可以與VOIP網關聯網
可作為電信、聯通的終端設備使用，實現智能選擇撥打IP電話的功能；還可注冊SIP網絡電話打全國只需要幾分。
6.8.3）出局局向碼及間接局向碼
出局局向碼及間接局向碼均可1至4位任意設定，充分滿足多局向出局要求。
6.8.4）等位撥號功能（即內外線直接撥號無需要加撥0）
本數字交換機與其他專網系統組成聯網時，環路中繼、E/M中繼、PCM中繼E1、載波中繼、VOIP網關均可實現等位撥號。
6.9、通信辦公行政管理功能
1）中繼分組功能（32組） 2）專用中繼功能 3）環路等位撥號 4）熱線服務提機到調度臺或到某個調度分機
5）外線限撥 6）字頭管理 7）音頻搶撥及遇忙轉總機 8）帳號漫游指定帳號上撥打外線電話 9）征詢轉接
10）調度分機連選兩個以上分機使用同一個號碼。 11）代撥外線 12）強插、強拆功能 13）群呼功能
14）虛擬總機 15）電話會議 16）內線來話轉接 17）語音信箱 18）遇忙回叫 19）呼叫保護，避免被強插、強拆。
20）離位轉移 21）忙時代接 22）代接來話 23）自錄語音 24）夜服務功能
22）分機并接分機相互撥打,在一個分機上并接一個分機，兩個分機之間可以撥打。
23）調度分機直通電話,調度分機提機與調度臺通話，也可以設為提機與某個電話或某幾個電話通話。
24）調度分機可組呼群呼,調度分機提機直接組呼幾個重要崗位通話。調度分機也可以任意一個提機呼叫，其余一組分機均能振鈴，并能提起話筒進行多方通話，并且只有在主叫掛斷后通話結束。
25）可與GSM/CDMA無線接入:由于有些煤礦在山區，無電信固定電話，可以直接利用手機卡，當調度程控交換機中繼。可撥打外線電話呼入呼出。
26）可與網絡電話接入:由于有些煤礦在山區，只需要有網絡。就可以實IP網絡打電話發傳真。撥打電市話國內電話幾分錢每分鐘.
27）可與調度平臺無縫聯接
6.10、調度計費管理功能及歷史通話記錄查詢
1）本調度交換機能實時監控每路電話摘機、通話、打進、打出等狀態，對于可疑用戶能進行有效的監視與控制。并能通過調度平臺大屏顯示狀態。
2）調度軟件強大而完善的功能、全中文菜單提示與在線幫助，整個系統操作極為簡單、方便、舒適。只需雙擊鼠標就能修改相應的參數設置
六、數字程控調度系統技術參數及相關配套產品技術參數
6.1 調度系統主機技術參數
6.1.1、數字調度機交換制式 數字時分A律2.048MB/sPCM
6.1.2、數字調度交換網絡
內外線1024×1024無阻塞單T網絡和1024TS×1024TS擴散網絡
6.1.3、傳輸特性
分機------分機 ≤1.5db 分機------中繼 ≤1.0db
6.1.4、衰耗頻率失真
300----- -400Hz -0．6---- +2.0db
400---- -2400Hz -0．6----- +1.5db
2400-----3400Hz -0．6----- +3.0db
6.1.5、輸入電平增益變化
輸入信號電平范圍 電平輸出非線性變化范圍
-40db------ -3.0dbm ≤0．5db
6.1.6、串間衰減＞67db 衡重雜音＜-67db
話務量：用戶0.2Erl 中繼0．7Erl 呼損率：本局＜1％ 出局＜0．5％
對地不平衡度： 300-------600Hz＞40db 600------3400Hz＞46db
電源雜間：＜2．4mV 用戶饋電電流：＞18mA 環路電阻：＜1K歐姆
絕緣電阻：R＞20K歐姆線間電容＜0.5uf
6.1.7、功耗 50W------500W(視分機數量而定)
6.1.8、使用環境
溫度：0---36攝氏度相對溫度：35％----75％
6.1.9、PC連結距離(電腦及調度臺與主機的距離)
出廠配置10米，普通距離多>30米 ，配置422接口可達1000M，也可以接口中口轉局域網方式
6.1.10、電腦配置要求
軟件本系統在Microsoft簡體中文版windows xp/2000/2003運行。 硬件在586DX以上，配小音箱（播放錄音用），需要有串口RS232口及網絡口RJ45；其它具體不作要求。
6.1.11、供電電源
交流AC：192-265V+/- 10％ 50Hz+/- 2Hz 外接直流：DC48V 38---100AH蓄電池
6.1.12、傳輸距離 5-7KM左右 光口可傳輸幾十公里
6.2 調度臺技術參數
6.2.1. 丹麥鍵按鍵式調度臺參數
調度臺按鍵采用進口丹麥鍵,擊鍵次數達1000萬次可靠性
調度臺雙手柄采用德國西門子812話機
調度臺主板主要采用貼片流水線工藝質量保障。
調度臺在發生未知的軟硬件故障時自動重啟
調度臺顯示屏采用TOSHIBA蕊片組，雙屏240*128顯示點陣。
調度臺顯示顯示方面以人體的視力健康為主導,顯示顏色用最符合用眼睛視力影響最小的黃底黑字。
調度臺對接插件的器件要求:用德國品牌廠家定制,以保證產品質量為主
調度臺電源:接電源48V,也可以接外置電源SOC-P160
調度臺尺寸大小:
64鍵調度臺：長：788mm 寬:339mm 前高:32mm 后高:162mm
128鍵調度臺：長：971mm 寬:339mm 前高:32mm 后高:162mm
256鍵調度臺：長：1293mm 寬:339mm 前高:32mm 后高:162mm
22寸觸摸屏：長：907mm 寬:435mm 前高:25mm 后高:100mm
6.2.2.觸摸屏軟調度臺參數
v 串口RS23通信； v 液晶顯示屏的亮度、對比度等可調節，具有關屏進入待機節能模式；
v 多種按鍵音可供操作選擇； v 支持翻頁功能； v 支持雙電源熱切換。
v 整機重量: 12 KG v總體尺寸: 907mm(長) × 435mm(寬) × 62mm(高) (前高為25mm,后高為60mm,安裝話機后高度為100mm)
v DC：13.5V± 0.3V（外置電源適配器） v DC：48V±10V（外部直流電源或蓄電池）
6.3 調度錄音技術參數
6.3.1. 環境指標
環境溫度：0℃～55℃ 相對濕度：10%～95% 環境噪聲：≤60dB 大氣壓力：86-106Kpa
6.3.2. 電氣指標 （采用直流方式交流不用）
電源輸入電壓：交流 220V/50Hz（不用） 采用外接直流：DC48V
整機功耗≤10W 160G硬盤可錄音5000小時以上,錄音文件格式是wav，G.711Alaw
6.3.3. SOC1800調度錄音尺寸：440mm×243.5mm×44mm 標準19英寸1U機箱
6.4 本安電話耦合器或安全柵參數
集中式無源耦合器比單體式安裝方便，質量及防雷更好！
最高直流開路電壓：≤52V 最大直流短路電流：≤35 mA
最高鈴流開路電壓：≤90V（25±3Hz） 最大鈴流工作電流：≤35 mA
傳輸衰耗：≤2dB 外型尺寸：400×360×130mm 5U
6.5 卡接式保安音頻配線架（19寸 3U）
采用標準用19英寸3U配線機架，科龍配線模塊,卡接割線瞬間完成,卡接線內徑0.4-0.8mm，外徑0.7-1.0mm,接觸可靠：卡接簧片具有高強彈性，接觸電阻小于2mΩ，觸點反復卡接200次，接觸電仍小于3mΩ，每根線接好后，拉脫力大于25N（芯線Φ0.4mm）。
6.5.1 過壓防雷保安排使用環境
溫度：－10℃～＋45℃ 相對溫度：≤85%（＋30℃） 大氣壓強：70kpa～106kpa 絕緣電阻≥1000MΩ
直流擊竄電壓：190～260 沖擊擊竄電壓：≤800（在1kv/as上升率時）
耐脈沖電流：100A（10/1000us 300times） 耐脈沖電流：10KA（8/20us 10times）
耐交流電流：10A 過保持電壓：135V 極間電容：＜3PF 橫向電壓持續時間：≤200ns
能承受40～60HZ正弦波，有效值為1000V的交流電壓、歷時1分鐘無擊穿和飛弧現象。
6.5.2 過流過壓保安單元技術參數：(過流、過壓熔斷保護)
1.絕緣電阻≥1.0×103МΩ 直流擊穿電壓：190～260V 2.脈沖擊穿電壓：≤800V（在1000V/us上升率時）耐交流電流：5A
3.耐脈沖電流：2.5KA 零功率電阻：≤22Ω 4.不動作電流：100mA,60s不動作（測試電壓60V DC時）
5.失效保護性能：當放電管的放電電流達到2.5A時，放電回路中a(b)線在15秒內接地并產生告警指示

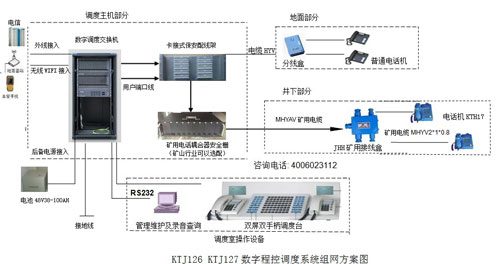

七、數字程控調度系統組網圖
