申甌通信重慶復用設備銷信中心是專業從事光纖
光傳輸復用設備銷售企業，為企業量身提供
光纖接入設備解決方案！是用戶采購
PCM復用設備時選！相關光端機機型：SOC-G08光端機，SOC5000光端機，SOC5000光綜合傳輸復用設備。
光傳輸設備容量:1個2M--40個2M/E1 + 1-8路10M/100M以太網口 + 8-30路語音電話 + E/M + RS232/485

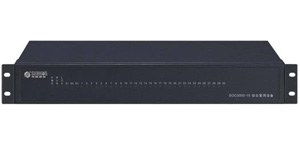

SOC5000-15綜合復用設備將各種語音數據(包括二線環路、2/4線、4線E&M、磁石等)、視頻圖像數據、以太網數據、同步數據(包括V.35、V.24等)、異步數據(包括RS232/422/485等)、64K數據復用在單個E1、多路E1通道或光纖通道上傳輸?shù)木C合復用設備。
此設備可將PCM復用設備和傳輸設備有機地融于一體，提供1個光纖傳輸接口，4或8個E1、30個話路和2個物理隔離的以太網(線速100M)業務接口。可以輕松的解決遠距離傳輸語音的問題，且具有語音保密功能；特別適用于有光纜鋪設而無電纜鋪設，或語音需要保密(如部隊)的場合。
SOC5000-15綜合復用設備作為遠端設備時，可配置PBX語音交換盤，實現內部本地語音交換，具有集團電話強大的用戶功能。
SOC5000-15綜合復用設備功能特點
◆ 結構合理，性能穩定，使用便捷，具有良好的擴展性
采用19英寸1.5U標準機箱6槽插卡式結構, 維護方便
設備具有6個盤卡插槽，其中1個為主控插槽、4個業務插槽和1個擴展插槽，4個業務插槽可任意混插各類語音盤、數據盤、視頻盤等
◆ 可靠性高
采用AC220V、DC-48V雙重供電方式，可接蓄電池，具有浮充功能
全表面貼裝工藝
完善的告警指示及話路狀態指示
具有線路檢測和故障定位功能
統一納入SOC-NM2005網管平臺，提供完善的網管功能，為系統的運行和管理提供可靠的保障
◆ 組網靈活，能夠應用于多種不同的組網方式
多種傳輸方式：包括E1傳輸、光纖傳輸、HDSL傳輸
采用MP技術（線路負載平衡技術）將多E1信道進行捆綁傳輸各種業務
集成PDH、PCM、PBX等多重功能融于一體，應用于各種專網業務，為客戶在原有傳輸架構上提供性價比更高的接入方案
可根據用戶需求配備語音交換盤，用戶無需經過局端就可在用戶端直接進行語音交換；語音交換盤具有電腦話務員功能
組網方式靈活，支持級聯方式
◆ 接口豐富，配置靈活，滿足各種業務需求
業務插槽可任意混插各類語音盤、數據盤、視頻盤等
豐富的數據接口：RS232、RS422、V.24、V.35(Nx64K)、10/100Base-T等
齊全的語音接口：磁石、E&M、2/4線、FXO、FXS
齊全的音頻接口：高保真音頻、愛峰/來邦對講
全數字非壓縮視頻圖像接口，且支持任何高分辨率視頻信號
支持來電顯示、反極計費信號
以太網在E1通道上傳輸時，帶寬可動、靜態靈活分配。當帶寬為動態分配時，非通話狀態下，相應的語音時隙自動切換用于傳輸以太網數據
以太網在光通道上傳輸時，傳輸帶寬可高達100M
SOC5000-15/30綜合復用設備物理屬性
物理尺寸 1.5U標準機箱：488（寬）×215（深）×66（高）
供電方式 AC/DC雙重供電 AC：190V～260V；DC：-44V～-56V(紋波≤5%)
整機功耗 <50W
工作環境 0℃～70℃；工作相對濕度：5%～95%無凝結（室溫）
儲存溫度：-40℃～105℃；儲存相對濕度：5%～95%無凝結（室溫）
SOC5000-15/30綜合復用設備組網圖
|
盤卡
插槽 |
盤卡
名稱 |
功能描述 |
線路側(傳輸接口) |
業務側(業務接口) |
|
接口描述 |
接口數量 |
接口描述 |
接口數量 |
|
設備具有6個盤卡槽位，其中1個主控槽位、4個業務槽位和1個擴展槽位。 |
|
主控
盤位 |
主控盤槽位：1個；根據業務需求，可任意選擇以下主控盤進行配置。 |
|
MCU盤 |
PCM主控盤，單E1接入 |
E1接口
(C3) |
1 |
以太網接口(帶寬:N×64K；N≤31) |
1/2 |
|
FDU盤 |
PCM主控盤，光纖接入 |
光纖接口 |
1 |
以太網接口(帶寬:10M、100M) |
1/2 |
|
DDU盤 |
2E1接入主控盤作鏈型連接或雙E1業務接入 |
E1接口
(C3) |
2 |
以太網接口(帶寬:N×64K；N≤31) |
1/2 |
|
MEM盤 |
4E1接入主控盤 |
E1接口
(C3) |
4 |
— |
— |
|
VFU盤 |
主要以傳輸非壓縮圖像信號為主（用于高清視頻監控系統和視頻會議系統），可擴展其它業務 |
光纖接口 |
1 |
視頻接口(BNC) |
4/8 |
|
音頻接口(RJ45) |
1～8路單/雙向 |
|
以太網接口(RJ45) |
1/2/3 |
|
E1接口(RJ45) |
1/4 |
|
RS485/RS232數據接口(RJ45) |
1/2 |
|
業務
盤位 |
業務盤槽位：4個；根據業務需求，可任意選擇以下業務盤卡混插使用。 |
|
FXS盤 |
連接電話機接口 |
— |
用戶接口(RJ45) |
8 |
|
FX0盤 |
連接交換機用戶線 |
— |
中繼接口(RJ45) |
8 |
|
MCS盤 |
磁石接口 |
— |
磁石接口(RJ45) |
8 |
|
E&M盤 |
連接被延伸的E/M接口 |
— |
4線E&M接口(RJ45) |
4 |
|
CWT盤 |
傳輸載波信號或調制信號 |
— |
2/4線音頻接口(RJ45) |
8 |
|
ASY盤 |
RS232/RS422異步數據傳輸 |
— |
RS232/RS422接口(RJ45) |
4 |
|
APO(S)盤 |
愛峰對講音頻盤 |
— |
對講主、分機接口(RJ45) |
1/2/4 |
|
BRG盤 |
實現單E1或多E1傳輸以太網數據，同MEM盤配合完成 |
— |
以太網接口(RJ45) |
1/2/4 |
|
擴展
盤位 |
擴展盤槽位：1個；根據業務需求，可任意選擇以下擴展盤卡使用。 |
|
PBX盤 |
提供語音交換功能 |
— |
話務臺串口
RS232(RJ11) |
1/2 |
|
EE1盤 |
配合FDU盤擴展E1業務 |
— |
E1接口(C3) |
4/8 |
|
V.24盤 |
V.24同步數據傳輸 |
— |
V.24接口(DB25) |
1 |
|
V.35盤 |
V.35同步數據傳輸 |
— |
V.35接口(DB25) |
1 |
|
FMR盤 |
Nx64K信道容量的成幀E1接口 |
— |
E1接口(C3) |
1 |
